Zentralisierte Steuerung und Sicherheitsvorgaben in Eisenbahn-Stellwerkssystemen
Stellwerke verschiedener Hersteller gewährleisten durch automatisierte Fahrwegsprüfung und sicherungstechnische Logiksysteme einen konfliktfreien Zugverkehr.
www.dbcargo.com
Stellwerke fungieren als zentrale Steuerungseinheiten für Bahnhöfe und Streckenabschnitte, indem sie Weichen und Signale verwalten, um sichere Fahrwege festzulegen. Bevor eine Fahrstraße freigegeben wird, prüft das System – oder das Personal unter Nutzung technischer Hilfsmittel – spezifische Sicherheitskriterien: die korrekte Weichenstellung, das Freisein von Gleisabschnitten und die Sicherung von Bahnübergängen. Erst wenn diese Bedingungen bestätigt sind, wird der Fahrweg festgelegt und das Hauptsignal auf „Fahrt“ gestellt.
Die Sicherheit wird durch eine Logik gewährleistet, die auf ausfallsicheren Betrieb (Fail-Safe) ausgelegt ist. Im Falle einer technischen Störung fallen Signale automatisch in die „Halt“-Stellung zurück und Weichen werden gesperrt, um gefährliche Bewegungen zu verhindern. Kontrollierte Verfahren, einschließlich Sperrungen und Ersatzbedienungen, ermöglichen die Weiterführung des Betriebs bei Systemstörungen.
Mechanisches Stellwerk im Rangierbahnhof Kassel: Signalhebelreihe für die manuelle Stellwerksbedienung – sichere Fahrstraßen durch mechanische Verriegelungen im Hebelwerk.
Technische Kernkomponenten der Sicherheit
Die Zuverlässigkeit des Schienenverkehrs hängt von mehreren integrierten technischen Komponenten ab:
- Fahrwegfestlegung: Synchronisation von Weichen und Signalen zur Einrichtung eines geschützten Fahrwegs.
- Flankenschutz: Einsatz von Schutzweichen und gesperrten Nebengleisen zur Vermeidung seitlicher Kollisionen.
- Gleisfreimeldung: Je nach Stellwerkstyp erfolgt dies über Achszähler, Gleisstromkreise oder manuelle Einzelprüfung vor Ort.
Elektromechanisches Stellwerk in Rüsselsheim: Mechanische Bedienung mit elektrischen Antrieben und Lampentafel – sichere Fahrstraßen dank elektrischer Abhängigkeiten.

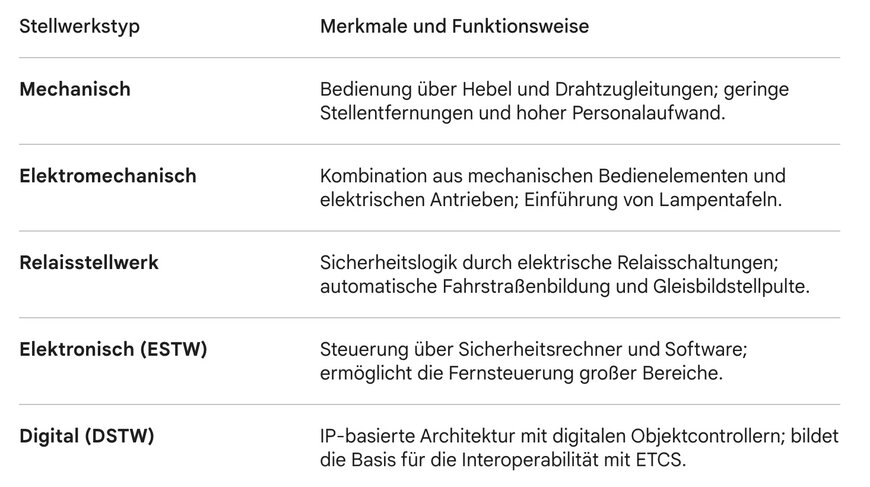

Entwicklung der Stellwerkstechnik
Stellwerkssysteme haben mehrere technologische Generationen durchlaufen, wobei jede Stufe den Automatisierungsgrad und die Steuerungskapazität erhöht hat:
Modernisierungsbemühungen priorisieren verbesserte Diagnosefunktionen, Fernüberwachung und Kapazitätserweiterungen, insbesondere bei der Integration von ETCS-Standards (European Train Control System). Obwohl der Automatisierungsgrad zwischen den Generationen variiert, müssen alle Systeme standardisierten Sicherheitsanforderungen entsprechen, um einen zuverlässigen Schienenverkehr zu gewährleisten.
Redigiert von Romila DSilva, Induportals-Redakteurin, mit Unterstützung von KI.
Stellwerkssysteme haben mehrere technologische Generationen durchlaufen, wobei jede Stufe den Automatisierungsgrad und die Steuerungskapazität erhöht hat:
Modernisierungsbemühungen priorisieren verbesserte Diagnosefunktionen, Fernüberwachung und Kapazitätserweiterungen, insbesondere bei der Integration von ETCS-Standards (European Train Control System). Obwohl der Automatisierungsgrad zwischen den Generationen variiert, müssen alle Systeme standardisierten Sicherheitsanforderungen entsprechen, um einen zuverlässigen Schienenverkehr zu gewährleisten.
